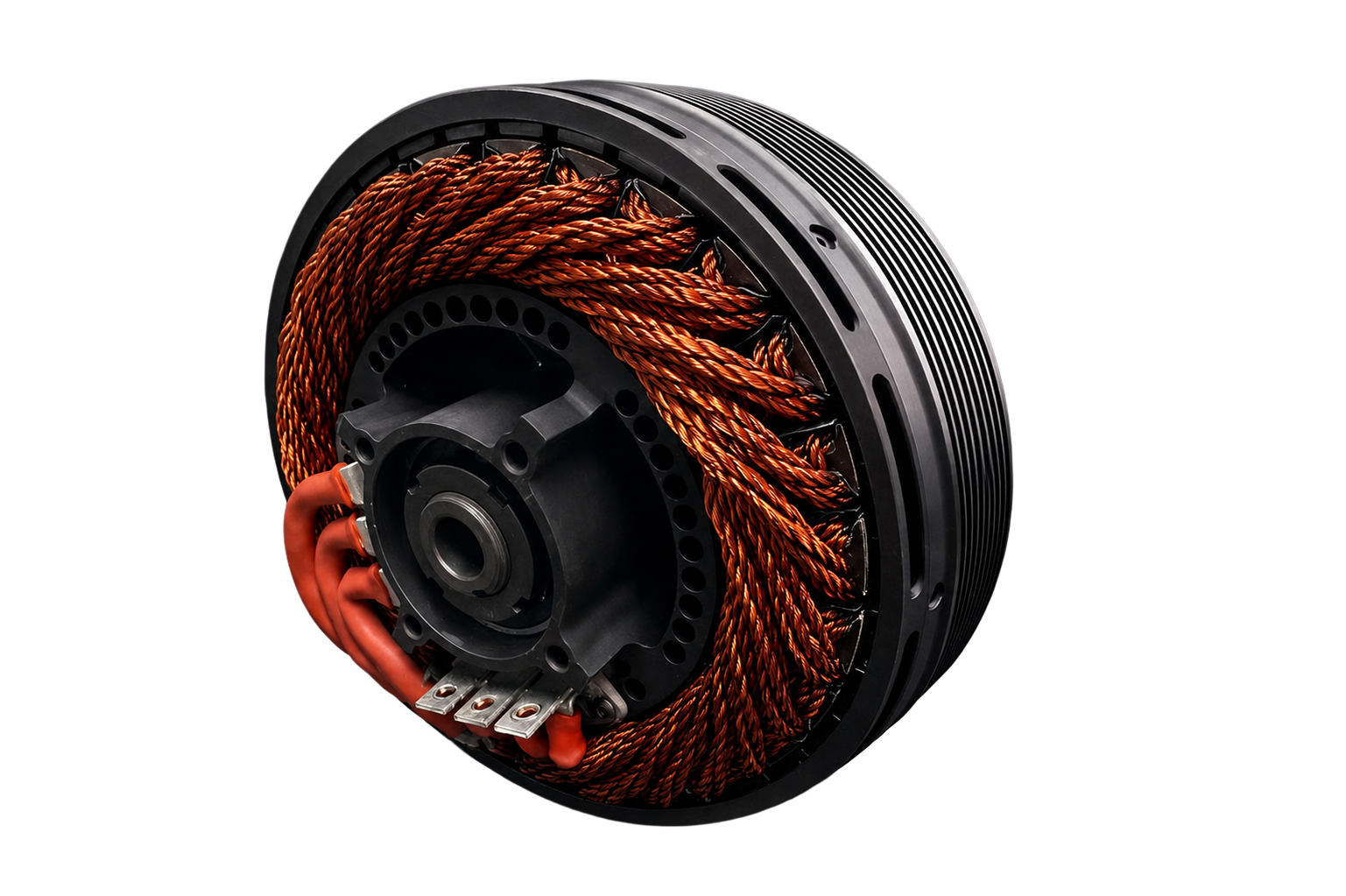

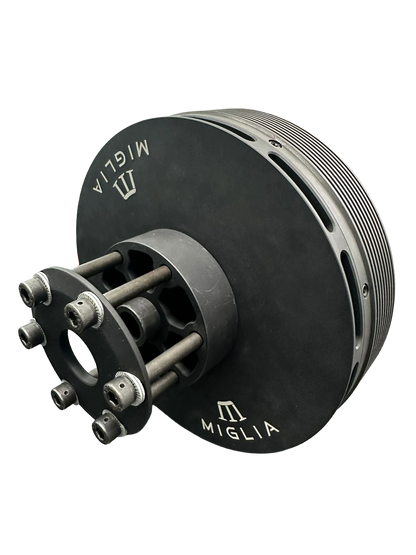

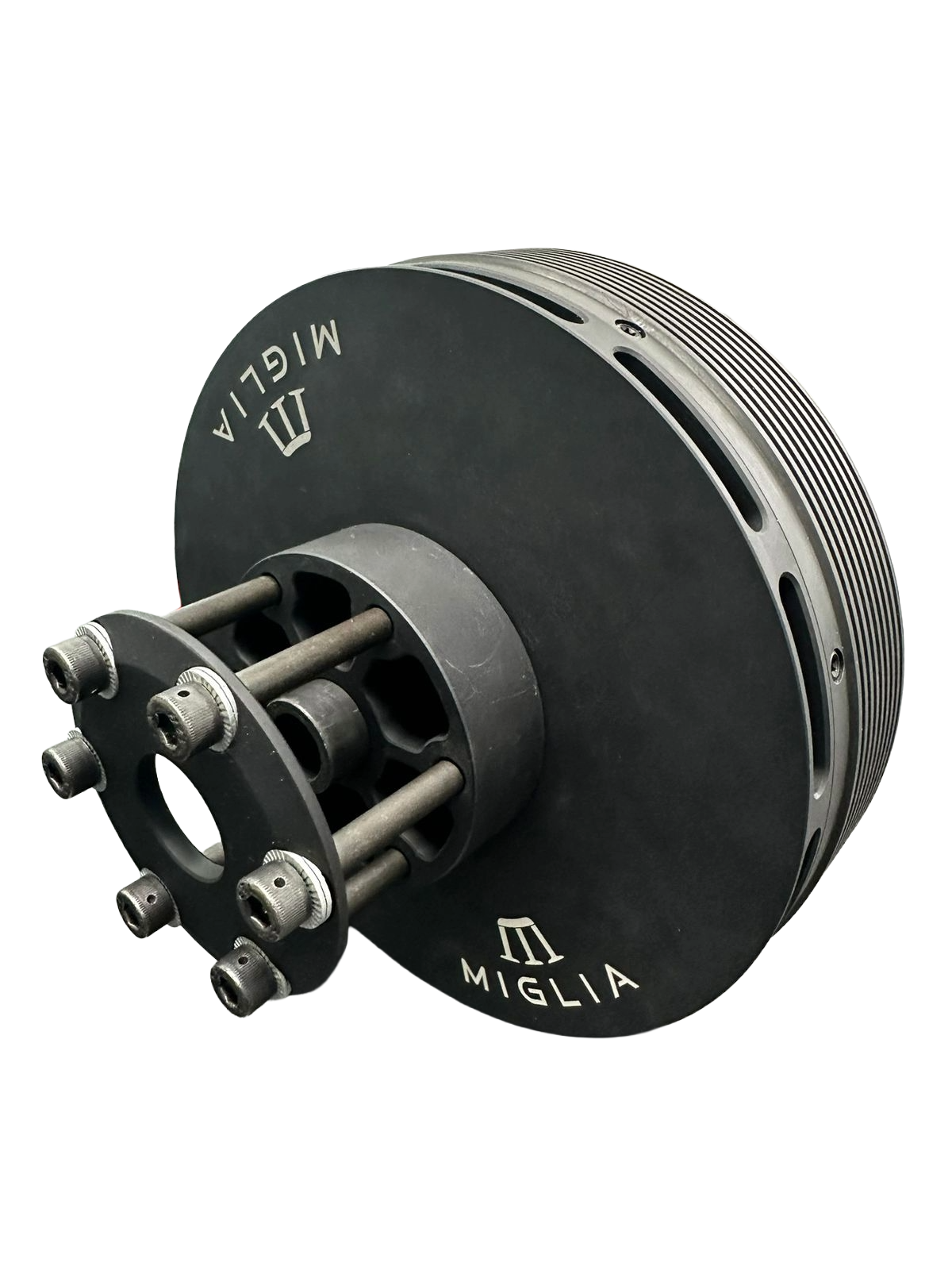

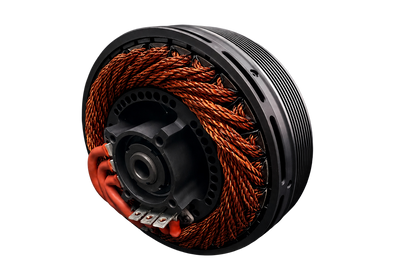

FICHA TÉCNICA – MOTOR BRUSHLESS MIG 35
Descrição Geral
O MIG 35 é um motor elétrico brushless de alta potência, desenvolvido para aplicações que exigem alto torque, elevada eficiência e robustez mecânica. Projetado para uso industrial, e experimental, incluindo aplicações aeronáuticas não certificadas.
Especificações Elétricas
- Tensão nominal de operação: 120 V
- Potência contínua: 14 kW
- Potência de pico: 20 kW
- Corrente contínua máxima (bateria): 135 A
- Corrente de pico (bateria): 200 A
- Eficiência em potência de pico: 85 % (medido em bancada Miglia)
- Eficiência em potência contínua: 88 % (medido em bancada Miglia)
Especificações Mecânicas e de Desempenho
- Rotação nominal com carga: 2.600 rpm
- Torque máximo (em rpm máximo): 65 Nm
- Tipo de motor: Brushless trifásico
- Operação: Sensor Hall integrado (compatível com operação sensorless)
Empuxo
- Empuxo máximo: 90 kgf
- Condição de teste: Hélice E-Props 2-42-160
(Valores dependem de hélice, densidade do ar e condições ambientais.)
Dimensões e Peso
- Peso total: 7,5 kg
- Alta densidade de potência: excelente relação potência/peso para aplicações críticas
Fixação e Montagem
- Padrão de fixação: 4 × parafusos M8
- Kit flange: opcional, vendido separadamente
- Configuração de montagem: montagem frontal ou via flange dedicada
Características Construtivas
- Proteção de superfícies metálicas contra oxidação, adequada para ambientes agressivos e uso externo
- Bobinado resinado (impregnação) com as seguintes funções:
- Redução significativa de vibração mecânica
- Maior rigidez estrutural do enrolamento
- Melhoria da transferência térmica entre o cobre e o estator
- Aumento da confiabilidade em operação contínua
Características Técnicas
- Alto torque disponível em baixas rotações
- Excelente eficiência energética
- Baixo nível de vibração e ruído
- Compatível com controladores com ou sem sensores
- Projeto otimizado para operação contínua sob cargas elevadas
Aplicações Típicas
- Propulsão elétrica experimental
- Motoplanadores experimentais
- Ultraleves monoplace experimentais
- Drones pesados e UAVs especiais
- Geradores elétricos
- Sistemas industriais de acionamento direto
- Bancadas de teste e aplicações de P&D
Aviso Importante – Certificação
⚠️ O motor MIG 35 não possui certificação aeronáutica.
Seu uso em aeronaves é restrito a aplicações experimentais, recreativas ou de pesquisa, sendo de responsabilidade do integrador, construtor ou operador o atendimento às normas e regulamentações locais aplicáveis.
Observações Importantes
- Potência e corrente admissíveis dependem do sistema de refrigeração, controlador e perfil de missão.
- A operação em potência de pico deve ser limitada em tempo conforme a aplicação.
- O kit flange não acompanha o motor e deve ser adquirido separadamente
